Interface Loopback

L’interface loopback est virtuelle et sert de connexion SSH de secours pour tous les ports de l’équipement réseau.

Elle permet également d’identifier le prochain routeur dans un protocole de routage OSPF multi-zones.

Dans un réseau interconnecté, l’interface loopback fournit une route de secours pour atteindre l’équipement souhaité.

Cette interface agit comme un VLAN, formant un réseau distinct des autres réseaux connus sur le routeur.

  1. Créer l'interface loopback

    Router(config)#
    interface loopback 0

    Une notification indique que l’interface loopback est maintenant UP :

    Terminal
    %LINK-5-CHANGED: Interface Loopback0, changed state to up
    %LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to up

  2. Attribuer les adresses

    Router(config-if)#
    ip address 1.1.1.1
    ip address 2.2.2.2

  3. Configurer le routage

    Puisqu’il s’agit d’un réseau séparé, configurez le routage sur les deux équipements (statique dans cet exemple) :

    Router(config)#
    Router1(config)# ip route 2.2.2.0 255.255.255.0 192.168.1.2
    Router2(config)# ip route 1.1.1.0 255.255.255.0 192.168.1.1

  4. Tester avec ping

    Router#
    Router1# ping 2.2.2.2

Routage statique

Diagramme de route statique

Pour communiquer avec un autre réseau (c’est-à-dire avec un schéma d’adressage différent), établissez une route entre les routeurs :

Router(config)#
ip route 10.10.10.0 255.255.255.0 172.16.1.1

Réseau de destination avec masque de sous-réseau | Next-hop (nœud suivant) 192.168.1.0 255.255.255.0 | 172.16.1.1

Next-hop représente le chemin pour le transfert de paquets.

De même, configurez une route pour le second routeur dans la direction opposée.

Router(config)#
ip route 192.168.1.0 255.255.255.0 172.16.1.2

Pour atteindre le réseau 192.168.1.0 255.255.255.0, passez par 172.16.1.2.

La commande Router#show ip route affiche les routes connues, y compris tous les protocoles de routage actifs et les réseaux partagés.

Router#
show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area, N1 - OSPF NSSA external type 1,
       N2 - OSPF NSSA external type 2, E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area,
       * - candidate default, U - per-user static route, o - ODR, P - periodic downloaded static route


C 192.168.1.0/24 is directly connected, FastEthernet0/0
S 10.10.10.0/24 [1/0] via 172.16.1.1

S pour les routes statiques.

TipRoute statique

Il existe également une route statique par défaut 0.0.0.0 0.0.0.0 IP_NEXT_HOPE Tous les réseaux inconnus seront transmis à Next-Hope.

Routage dynamique

RIPv2

RIPv2 est un exemple de protocole de routage dynamique à vecteur de distance.

Il permet à plusieurs routeurs de communiquer et d’annoncer les réseaux qu’ils connaissent.

Les routeurs mettent à jour leurs tables de routage (toutes les 30 secondes) en fonction des requêtes RIP qu’ils reçoivent.

Note

RIPv2 prend en compte le coût comme métrique. “Combien de sauts me faudra-t-il pour atteindre ma cible ?”

C’est la question que le routeur évalue.

Tip

Il choisira la route avec le coût le plus bas.

Lorsqu’on parle de coût, le même principe s’applique aux autres protocoles de routage.

TipBonne pratique

Définissez les interfaces ne pointant pas vers un autre routeur comme passives. Cela limite le trafic RIP v2 aux réseaux entre routeurs, réduisant la charge réseau et la surface d’attaque.

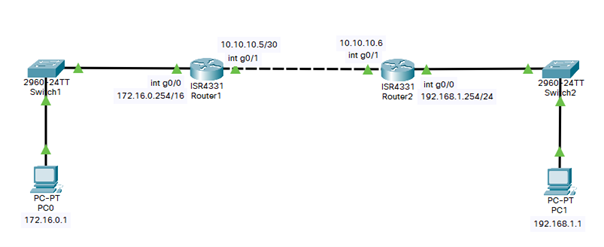

Exemple de topologie réseau RIP

  1. Configurer le mode RIP

    R1(config)#
    R1(config)#router rip

  2. Passer en version 2

    R1(config)#
    R1(config)#version 2

  3. Spécifier les réseaux

    R1(config-router)#
    R1(config-router)#network 10.10.10.0
    R1(config-router)#network 172.16.0.0

  4. Définir les interfaces passives

    L’interface g0/0/0 du routeur 1 ne pointe pas vers un routeur.

    R1(config-router)#
    R1(config-router)#passive-interface g0/0/0
Tip

Suivez les mêmes étapes pour le routeur 2 (ajustez les réseaux que le routeur annonce en conséquence).

Résumé des commandes RIPv2

Copiez et collez ces lignes (ajustez votre configuration) directement dans votre terminal :

conf t
router rip
version 2
network 10.10.10.0
network 172.16.1.0
passive-interface g0/0/0

OSPF

OSPF est un exemple de protocole de routage à état de liens.

Il organise les routeurs en “zones” pour sa configuration.

Note

Le protocole de routage BGP collecte les tables de routage de tous les protocoles de routage dynamiques. Il est utilisé par les fournisseurs d’accès Internet.

Note

Tous les routeurs au sein d’une zone OSPF doivent avoir le même ID de zone pour devenir voisins OSPF.

Quatre éléments clés pour une configuration OSPF minimale :

  1. ID de processus OSPF

    Router(config)#
    router ospf 1

  2. ID de routeur

    Router(config-router)#
    router-id 1.1.1.1

  3. Interfaces passives

    Router(config-router)#
    passive-interface g0/0/0

  4. Réseaux et zones

    1 réseau par interface de routeur, y compris les sous-interfaces.

Warning

Il est essentiel d’annoncer les réseaux en utilisant leur adresse réseau et leur masque wildcard (masque inverse).

voir le tableau de conversion
CIDRMasqueMasque Wildcard
/32255.255.255.2550.0.0.0
/31255.255.255.2540.0.0.1
/30255.255.255.2520.0.0.3
/29255.255.255.2480.0.0.7
/28255.255.255.2400.0.0.15
/27255.255.255.2240.0.0.31
/26255.255.255.1920.0.0.63
/25255.255.255.1280.0.0.127
/24255.255.255.00.0.0.255
/23255.255.254.00.0.1.255
/22255.255.252.00.0.3.255
/21255.255.248.00.0.7.255
/20255.255.240.00.0.15.255
/19255.255.224.00.0.31.255
/18255.255.192.00.0.63.255
/17255.255.128.00.0.127.255
/16255.255.0.00.0.255.255
/15255.254.0.00.1.255.255
/14255.252.0.00.0.3.255
/13255.248.0.00.7.255.255
/12255.240.0.00.0.15.255
/11255.224.0.00.0.31.255
/10255.192.0.00.0.63.255
/9255.128.0.00.0.127.255
/8255.0.0.00.0.255.255
/7254.0.0.01.255.255.255
/6252.0.0.03.255.255.255
/5248.0.0.07.255.255.255
/4240.0.0.015.255.255.255
/3224.0.0.031.255.255.255
/2192.0.0.063.255.255.255
/1128.0.0.0127.255.255.255
/00.0.0.0255.255.255.255
Router(config-router)#
network 192.168.1.0 0.0.0.255 area 0
network 10.20.30.40 0.0.0.3 area 0

192.168.1.0/24 est le réseau LAN. 10.20.30.40/30 est le réseau point-à-point entre les deux routeurs.

Visualisez les voisins OSPF avec la commande :

Router#
show ip ospf neighbor




Neighbor ID     Pri   State           Dead Time   Address         Interface
192.168.1.0           1   2WAY/DROTHER    00:00:32    192.168.1.0         GigabitEthernet0/1
10.20.30.40           1   2WAY/DROTHER    00:00:32    10.20.30.40         GigabitEthernet0/2
  • Définir le coût de route manuellement (en unités de 1) :
Router(config-router)#
auto-cost reference-bandwidth 1000

Résumé des commandes OSPF

Copiez et collez ces lignes (ajustez votre configuration) directement dans votre terminal :

conf t
router ospf
router-id 1.1.1.1
network 192.168.1.0 0.0.0.255 area 0
network 10.20.30.40 0.0.0.3 area 0

L’exemple ci-dessus montre la configuration d’un routeur avec une interface dans un LAN et une autre dans le réseau /30 pointant vers le routeur suivant.

Tip

Pour limiter les échanges de table de routage aux interfaces nécessaires, il est recommandé (pour l’optimisation du réseau et la sécurité) de définir les interfaces LAN en mode passif afin qu’elles n’écoutent pas le trafic de routage.

Router(config-router)#
passive-interface g0/0/0

OSPF multi-zones

Note

À venir…

NAT dynamique

  1. Configurer les interfaces LAN

    Router(config)#
    int g0/0/0
    ip nat inside

  2. Configurer les interfaces WAN

    Router(config)#
    int g0/0/1
    ip nat outside

  3. Configurer l'ACL

    Router(config)#
    access-list 1 permit 192.168.0.0 0.0.0.255

    0.0.0.255 est le masque wildcard.

  4. Configurer le pool IP (WAN)

    Router(config)#
    ip nat pool MY_POOL 10.10.10.1 10.10.10.1 netmask 255.255.255.0
    • 10.10.10.0 correspond au réseau WAN
    • 10.10.10.1 à 10.10.10.x définit une plage d’adresses IP
    • S’il n’y a qu’une seule interface : 10.10.10.1 10.10.10.1

  5. Lier l'ACL au pool d'adresses

    Router(config)#
    ip nat inside source list 1 pool MON_POOL overload

    OU

    ip nat inside source list 1 interface g0/0/1 overload
